聯系合作| 電機型號 | FL50HSV08 | FL50HSV15 |
| 定子外徑 (mm) | 50 | |
| 轉子內徑 | 30 | |
| 極數 | 20 | 20 |
| 相數 | 3 | 3 |
| 額定電壓(VDC) | 48 | 48 |
| 額定轉矩 (N.m) | 0.3 | 0.5 |
| 額定電流 (A) | 3.6 | 4.8 |
| 額定轉速 (RPM) | 5000 | 3500 |
| 額定功率 (W) | 157 | 183 |
| 最大轉速 (RPM) | 6200 | 4800 |
| 峰值轉矩 (N.m) | 0.96 | 1.5 |
| 峰值電流 (A) | 11.6 | 14.5 |
| 線電阻 (ohms@20℃) | 0.93 | 0.7 |
| 線電感 (mH) | 0.457 | 0.38 |
| 轉矩常數 (Nm/A) | 0.089 | 0.117 |
| 反電勢常數 (Vrms/KRPM) | 5.4 | 7.1 |
| 電氣時間常數 (ms) | 0.49 | 0.54 |
| 重量 (g) | 105 | 128 |
繞組連接方式( Winding Type ) | 星形 ( Star connection) |
霍爾分布角度( Hall Effect Angle ) | 120度電角度 ( Electrical Angle of 120 degree) |
介電強度( Dielectric Strength ) | 1000VAC/1S.2mA |
絕緣電阻( Insulation Resistance ) | 100MΩ, 500VDC |
使用環境( Operation Ambient ) | -20°C ~ +50°C |
絕緣等級(Insulation Class) | Class B |
引出線顏色Color | 引出線型號 Type | 功能 Functions |

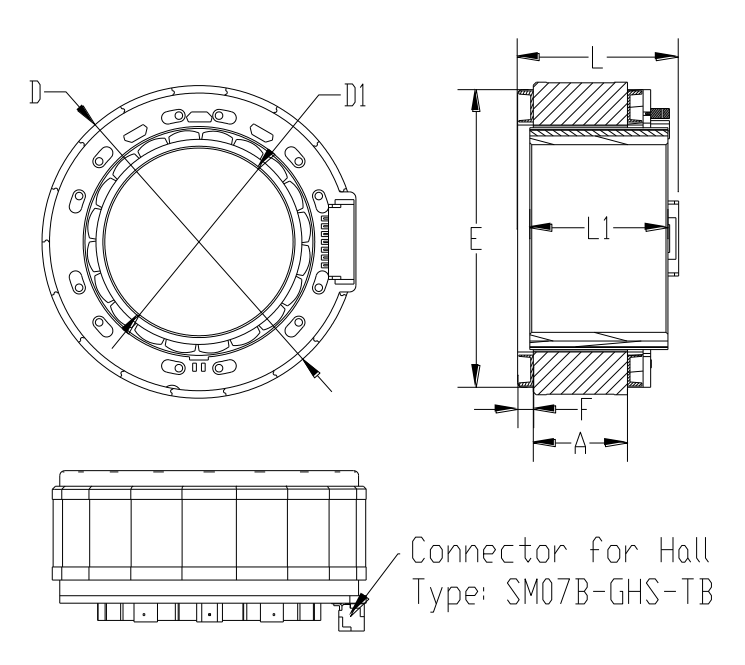

PIN1 | Connector for Hall is optional Type: SM07B-GHS-TB | 熱敏 ( NTC2 ) |
PIN2 | 熱敏 ( NTC1 ) | |
PIN3 | 霍爾電源負 ( GND ) | |
PIN4 | 霍爾 A ( Ha ) | |
PIN5 | 霍爾 B ( Hb ) | |
PIN6 | 霍爾 C( Hc ) | |
PIN7 | 霍爾電源正 ( Vcc ) | |
黃色 ( Yellow ) | UL1332 AWG20 | U相 ( Phase U ) |
紅色 ( Red ) | V相 ( Phase V ) | |
黑色 ( Black) | W相 ( Phase W ) |
單 位 (Unit) | FL50HSV08-48V-50170-TH | FL50HSV15-48V-35183-TH | |
極數 ( Number of poles ) | 20 | 20 | |
相數 ( Number of phases ) | 3 | 3 | |
額定電壓 ( Rated voltage ) | VDC | 48 | 48 |
額定轉矩 ( Rated torque) | N.m | 0.3 | 0.5 |
額定電流(Rated current) | A | 3.6 | 4.8 |
額定速度 ( Rated speed ) | RPM | 5000 | 3500 |
額定功率 ( Rated power ) | W | 157 | 183 |
最大轉速(Maximum speed) | RPM | 6200 | 4800 |
峰值轉矩 ( Peak torque ) | N.m | 0.96 | 1.5 |
峰值電流 ( Peak current ) | A | 11.6 | 14.5 |
線電阻 ( Line to line resistance ) | ohms@20℃ | 0.93 | 0.77 |
線電感 ( Line to line inductance ) | mH | 0.45 | 0.38 |
轉矩常數 ( Torque constant ) | Nm/A | 0.089 | 0.117 |
反電勢 ( Back EMF ) | Vrms/KRPM | 5.4 | 7.1 |
機身長度 ( Motor length ) | mm | 20 | 26 |
重量 ( Weight ) | g | 96 | 147 |
電氣時間常數(Electrical time constant) | ms | 0.48 | 0.49 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL50HSV08-48V-50170-T-01(3D) | 147.62 KB |
|
| FL50HSV15-48V-35183-T(3D) | 152.31 KB |
|
| FL50HSV08-48V-50170-T-01 | 211.66 KB |
|
| FL50HSV15-48V-35183-T | 184.49 KB |
|
